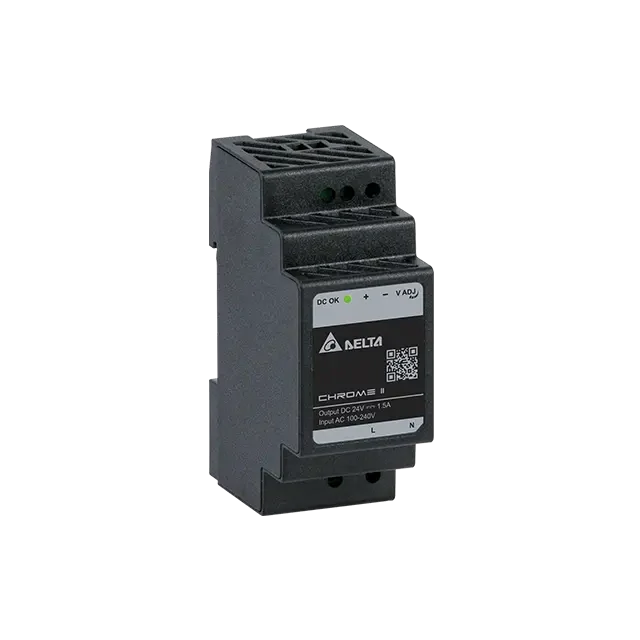

DELTA DRC-24V030W1RZ Zdroj na DIN 24V 36W 1.5A

DELTA DRC-24V030W1RZ je spínaný napájecí zdroj řady Chrome II, navržený pro montáž na standardní DIN lištu. Na výstupu poskytuje stabilizované napětí 24 V DC, proud až 1,5 A a maximální výkon 36 W. Výstupní napětí lze pomocí integrovaného potenciometru nastavit v rozsahu 21,6–26,4 V DC.

Zdroj pracuje se širokým rozsahem vstupního napětí 85–264 V AC při frekvenci 47–63 Hz. Při plném zatížení dosahuje typické účinnosti 87,5 % při 115 V AC a 89 % při 230 V AC. Spotřeba bez připojené zátěže činí typicky pouze 0,1 W.

Provedení odpovídá rozměrovému standardu DIN 43880, který je určen mimo jiné pro zařízení používaná v rozvaděčích automatizace budov. Díky dvojité izolaci Class II není vyžadováno připojení ochranného vodiče PE. Zdroj je rovněž certifikován jako NEC Class 2 / Limited Power Source (LPS).

DRC-24V030W1RZ je vybaven ochranami proti přetížení a nadproudu, přepětí, přehřátí a zkratu. Při zkratu přechází zdroj do režimu Hiccup a po odstranění závady automaticky obnoví provoz. Krytí zdroje je IP20.

Montáž se provádí na standardní TS35 DIN lištu dle EN 60715. Zdroj je chlazen přirozenou konvekcí bez ventilátoru a stav výstupu signalizuje zelená LED DC OK. Provozní rozsah okolní teploty je −40 až +70 °C, přičemž při teplotách nad +50 °C dochází k postupnému snížení dostupného výkonu.

Hlavní vlastnosti

• Výstupní napětí: 24 V DC
• Výstupní proud: 1,5 A
• Maximální výstupní výkon: 36 W
• Nastavení výstupu: 21,6–26,4 V DC
• Vstupní napětí: 85–264 V AC
• Vstupní frekvence: 47–63 Hz
• Účinnost: až 89 % typ. při 230 V AC
• Spotřeba naprázdno: 0,1 W typ.
• Montáž: DIN lišta TS35 dle EN 60715

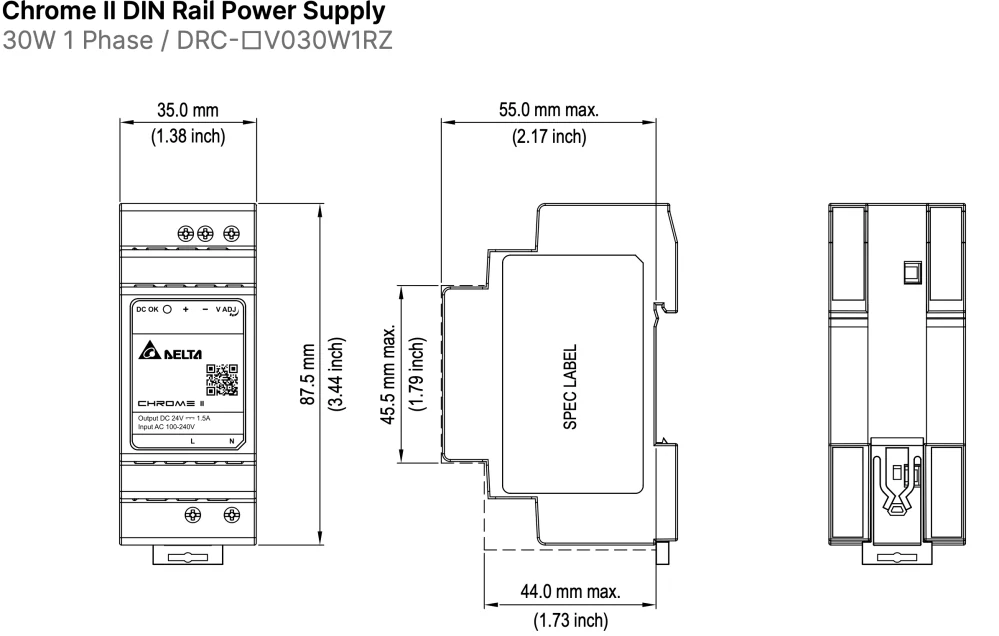

• Rozměry (V × Š × H): 87,5 × 35 × 55 mm
• Hmotnost: 0,13 kg
• Provozní teplota: −40 až +70 °C
• Chlazení: přirozenou konvekcí
• Signalizace: zelená LED DC OK
• Krytí: IP20
• Ochranná třída: Class II – dvojitá izolace
• Certifikace: NEC Class 2 / LPS
• Galvanické oddělení vstup/výstup: 4 kV AC
• MTBF: > 700 000 hodin
• Očekávaná životnost kondenzátorů: 10 let při 50% zatížení a 40 °C

Aktuální produktová stránka Delta potvrzuje pro tento model parametry 24 V / 1,5 A / 36 W, rozměry 87,5 × 35 × 55 mm a hmotnost 0,13 kg.

Ochranné funkce

DELTA DRC-24V030W1RZ disponuje ochranou proti přetížení/nadproudu (OLP/OCP), přepětí (OVP), přehřátí (OTP) a zkratu (SCP). Ochrana proti přetížení/nadproudu pracuje v rozsahu 101–150 % jmenovitého proudu s automatickým zotavením. Zkratová ochrana používá režim Hiccup a po odstranění poruchy se automaticky obnoví. Přepěťová ochrana 24V varianty je specifikována pod 36 V.

Použití

DELTA DRC-24V030W1RZ je vhodný zejména pro automatizaci budov, inteligentní domácnosti, instalační a řídicí rozvaděče, PLC systémy, relé, senzory, zabezpečovací a přístupové systémy, měřicí techniku a další zařízení napájená 24 V DC. Kompaktní konstrukce podle DIN 43880 umožňuje efektivní využití prostoru v rozvaděči.
