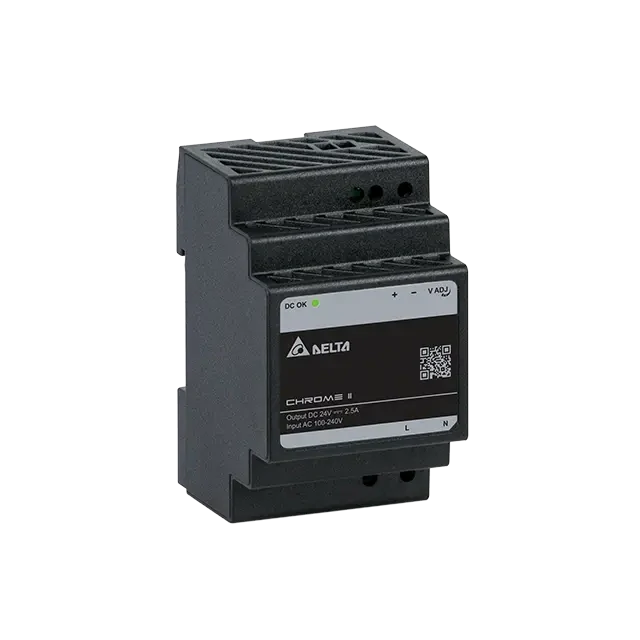

DELTA DRC-24V060W1RZ Zdroj na DIN 24V 60W 2.50A

DELTA DRC-24V060W1RZ je spínaný napájecí zdroj řady Chrome II, navržený pro instalaci na standardní 35mm DIN lištu TS35. Poskytuje stabilizované výstupní napětí 24 V DC, maximální proud 2,5 A a výkon 60 W. Výstupní napětí lze nastavit v rozsahu 21,6–26,4 V DC, což umožňuje přizpůsobení konkrétní aplikaci.

Zdroj pracuje s univerzálním vstupním napětím 85–264 V AC a frekvencí 47–63 Hz. Při plném zatížení dosahuje typické účinnosti 89 % při 115 V AC a až 90,5 % při 230 V AC. Spotřeba bez zátěže je typicky pouze 0,21 W a zdroj splňuje požadavky energetické účinnosti DOE Level VI.

Konstrukce využívá Class II – dvojitou izolaci, takže není vyžadováno připojení ochranného vodiče PE. Výrobce uvádí také certifikaci NEC Class 2 / Limited Power Source (LPS). Rozměrové provedení odpovídá standardu DIN 43880, který se používá pro zařízení určená mimo jiné do rozvaděčů automatizace budov.

DRC-24V060W1RZ je vybaven ochranou proti přepětí, přetížení/nadproudu, přehřátí a zkratu. Ochrana proti přetížení pracuje v rozsahu 105–150 % jmenovitého proudu s automatickým obnovením. Při zkratu přechází zdroj do režimu Hiccup a po odstranění závady se automaticky vrací do normálního provozu.

Chlazení probíhá přirozenou konvekcí bez ventilátoru a správnou funkci výstupu signalizuje zelená LED DC OK. Zdroj může pracovat při okolní teplotě −30 až +70 °C a umožňuje studený start při −40 °C. Při teplotách nad +50 °C je nutné respektovat výkonový derating.

Hlavní vlastnosti

• Výstupní napětí: 24 V DC

• Výstupní proud: 2,5 A

• Výstupní výkon: 60 W

• Nastavení výstupu: 21,6–26,4 V DC

• Vstupní napětí: 85–264 V AC

• Frekvence vstupu: 47–63 Hz

• Účinnost: až 90,5 % typ. při 230 V AC

• Spotřeba bez zátěže: typ. 0,21 W

• Montáž: DIN lišta TS35 dle EN 60715

• Rozměry (V × Š × H): 87,5 × 52,5 × 55 mm

• Hmotnost: 0,17 kg

• Provozní teplota: −30 až +70 °C

• Studený start: −40 °C

• Chlazení: přirozenou konvekcí

• Signalizace: zelená LED DC OK

• Ochranná třída: Class II – dvojitá izolace

• Certifikace NEC Class 2 / LPS

• Galvanické oddělení vstup/výstup: 4 kV AC

• Očekávaná životnost kondenzátorů: 10 let při 50% zatížení a 40 °C

• MTBF: >700 000 hodin

Ochranné funkce

Zdroj nabízí komplexní ochranu OVP / OLP / OCP / OTP / SCP. Ochrana proti přetížení a nadproudu pracuje při 105–150 % jmenovitého proudu, zkratová ochrana využívá režim Hiccup s automatickým obnovením po odstranění poruchy. Přepěťová ochrana je u 24V varianty nastavena pod 36 V.

Použití

DELTA DRC-24V060W1RZ je vhodný především pro automatizaci budov, inteligentní elektroinstalace, řídicí systémy, rozvaděče, zabezpečovací a přístupové systémy, senzory, relé a další zařízení napájená 24 V DC. Díky provedení Class II a rozměrům podle DIN 43880 je vhodný zejména tam, kde je požadováno kompaktní řešení napájení v instalačním rozvaděči. (PSU Delta)
